一、系统概述
光纤视频召援系统采用领先的IP 技术, 将音视频信号以数据包形式在局域网上进行传送，是一套纯数字
传输的免提可视对讲系统。解决了传统对讲系统存在的传输距离有限、易受干扰等问题。
系统由视频召援主机，视频召援服务器，视频召援操作台，视频召援终端，视频召援电源转换设备等五部
分组成。视频召援主机主要有以太网环网传输，以太网交换机，以太网光电接口转换等功能。视频召援服务器
可以用作整个系统的管理中心，并存储录音录像文件。视频召援服务器和视频召援操作台主要负责处理视频召
援终端的呼叫和报警信息。视频召援终端是管理中心和操作台的控制对象，它可以向管理中心和操作台发送呼
叫求助信息，管理中心和操作台可以给它发送呼叫信息，并对它进行监听监视。
系统集可视对讲、监听监视、广播、录音录像等功能为一体，主要应用于地铁，隧道，综合管廊，电力，
公安等需要可视对讲、紧急求助、监听监视、广播、报警等功能的领域。
1、系统特点
采用数字音视频处理技术，具有先进的回声消除和噪声抑制技术，轻松实现全双工实时音视频对讲、
监听监视，公共广播等功能。
可同时作为报警系统和广播系统应用。
采用独有的音视频数据文件格式，音质及视频清晰流畅，不受外界电磁波干扰；音视频数据占用带宽
很小，局域网内的可视对讲通话延迟极小。
传输距离无限延伸，有网络联通的地方就可以实现通讯。视频召援操作台和终端有RJ45 电接口和SC
光接口供用户选择。
多层多级监管模式，网络扩展更简单，方便，广阔。
系统自动生成操作日志记录和录音录像文件，系统信息自动保存。
设备外观造型新颖独特。操作台人性化界面设计，触摸屏操作，LCD 液晶全中文菜单显示网络内所有设
备的工作状态。终端设备一键操作，方便简单。
2、系统功能
呼叫功能：视频召援服务器（管理中心）、视频召援操作台与视频召援终端进行点对点呼叫和可视对
讲；视频召援服务器和视频召援操作台也可相互呼叫和可视对讲。
广播功能：可全址，选址广播；定时广播；广播时可任意对讲，对讲结束后自动恢复广播状态。
监视监听功能：视频召援服务器，操作台可以任意监视监听权限下的终端；空闲状态可开启循环监听
功能。
权限分配功能：系统内按照权限分配，分级别的管理模式；服务器可直接呼叫终端；各个终端能呼叫
操作台，在规定的时间内操作台无应答则转到上一级操作台或服务器。
记录查询和录像回放功能：在服务器和操作台上可以查询呼叫记录；在服务器上可以直接回放录音录
像文件。
自检功能：终端故障自动检测报警。

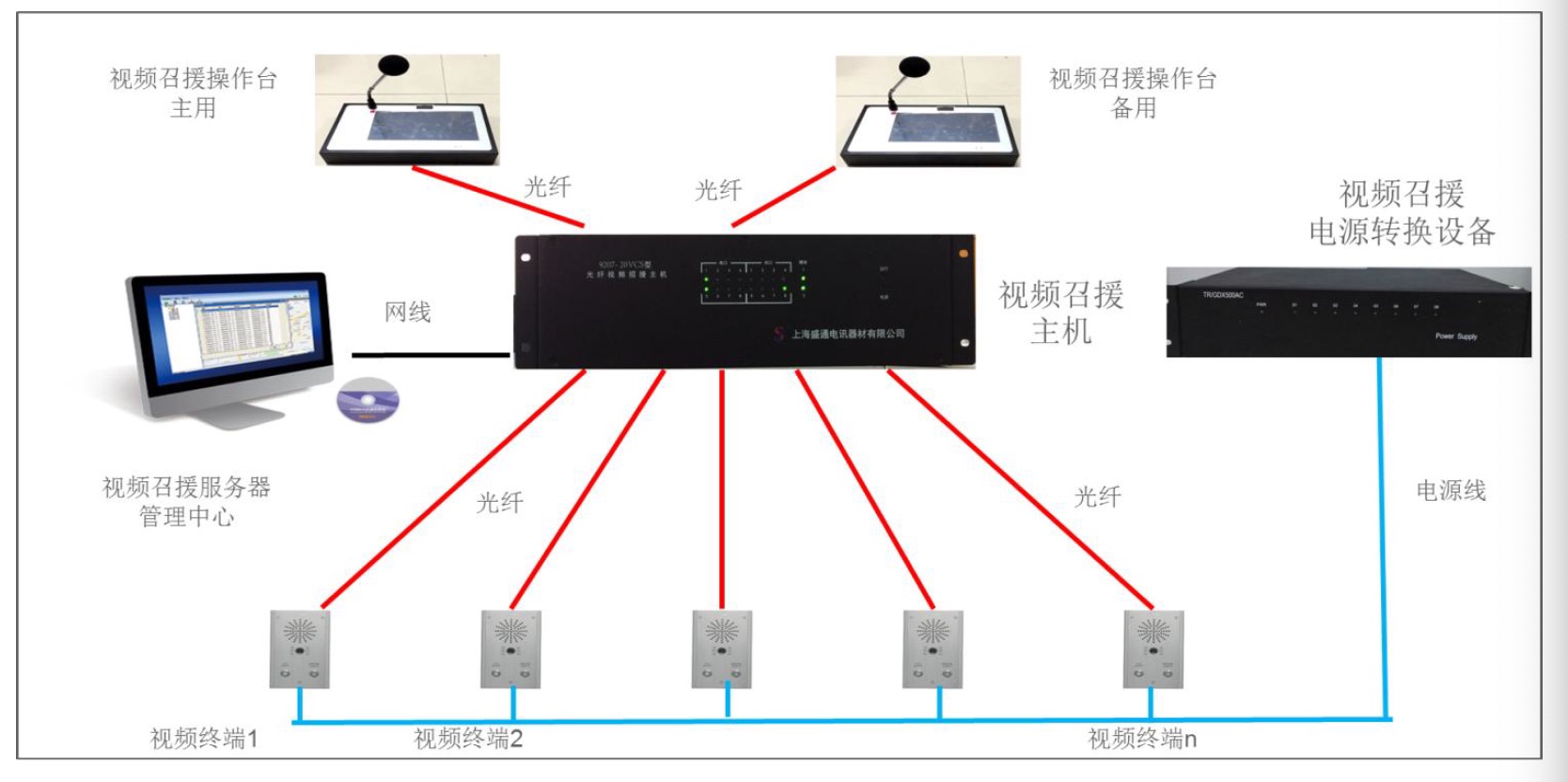

二、系统组网图
1、系统配置
每个车站内设备独立组网，车站间不联网。每个车站内的系统配置如下：
设备机房：配置1 台视频召援主机，1 台视频召援服务器，1 台视频召援电源转换设备。
车控室： 配置1 台视频召援操作台，主用。
服务中心：配置1 台视频召援操作台，备用。
前端： 配置若干台视频召援终端。
2、供电情况：
视频召援主机，服务器，操作台：均采用220V 50Hz 交流电供电。
视频召援终端：采用24V 直流电供电。
视频召援电源转换设备：输入220V 50Hz 交流电，输出6 路24V 直流电。
三、视频召援主机
1、功能
组成各站间的主干传输网，组网方式支持通过网线接入公共传输网络，或支持通过光纤连接自组环网。
车站内网络设备的以太网交换机功能，并提供一定数量的光纤接口。
2、端口配置
标准配置提供4 个百兆电口（RJ45）和8 个百兆光口（双SC 接口）。
3、技术参数
（1）协议支持： IEEE802.3、IEEE802.3u、IEEE802.3x
（2）传输方式： 存储转发
（3）电口： RJ45，10/100M、全/半双工、MDI/MDIX 自适应，传输距离100m
（4）光口： 双SC 接口，单模1310nm，传输距离5km
（5）工作温度： -20℃ ~ +70℃
（6）工作湿度： 10% ~ 90%
（7）电源： 220V 50Hz 交流电
（8）设备功耗： 30W
（9）机械结构： 19 寸宽，3U 高，300mm 深
四、视频召援服务器
1、功能
软件采用电脑安装模式。
最高权限管理，可设置系统内设备的权限分级。
可与终端，操作台之间进行可视，全双工对讲。
分配托管功能，将某操作台的管理权托管予其它同级别的操作台。
分配上传功能，当终端呼叫操作台无人应答时，将接收上传的呼叫信息并作出处理。
实现录音录像的备份和查询，系统内操作数据的备份与查询。
对终端设备的自动巡检功能。
2、技术参数
（1）采用工控机，机柜式安装
（2）硬盘容量： 500G
（3）工作温度： -10℃ ~ +70℃
（4）工作湿度： 10% ~ 90%
（5）电源： 220V 50Hz 交流电
（6）设备功耗： 250W
（7）机械结构： 19 寸宽，4U 高，600mm 深
五、视频召援操作台
1、功能
呼叫功能：系统内操作台之间可以一键式直呼，双向可视对讲；操作台与终端之间可双向呼叫，单向
可视对讲。
呼叫排队功能：在繁忙时所有的呼叫都按时间顺序排队等候。
呼叫上传功能：当繁忙时或超时无应答时，终端呼叫可直接上传到上级操作台或管理中心。
通话转移功能：当与终端对讲时，通话内容超越管辖权限时，可直接点击“转移”转入上级操作台或
管理中心。
通话保留功能：操作台通话过程中有其它呼入时，可以釆取通话保留方式，在通话结束后恢复原来通
话。
在线自检功能：网络中的操作台和终端都有自动检测功能，每60 秒自动检测一次在线状态，在管理中
心软件和操作台界面上显示“断网”和“正常”状况。
自动巡检功能：操作台可对所属终端进行选址、全址方式的可视监听（自动巡检）；监听中可以随时
调节音量大小，点击监视界面，可全屏显示；操作台可对全体终端或所选择的终端进行循环监视，循
环时间可设定。
历史记录查询功能：可存储2000 条操作历史记录信息，自动覆盖；从历史记录里可以直接回呼通话。
2、技术参数
（1）显示屏： 10.2 英寸全触摸式
（2）协议支持： TCP/IP、UDP、IGMP
（3）光口： 双SC 接口，单模1310nm，传输距离5km
（4）工作温度： -10℃ ~ +70℃
（5）工作湿度： 10% ~ 90%
（6）电源： 12V 直流电。设备自配电源适配器（220V 50Hz 交流电-12V 直流电）。
（7）设备功耗： 10W
（8）机械结构： 340mm 长，210mm 宽，60mm 高
六、视频召援终端
1、功能
内置低照度CMOS 彩色摄像头，200 万像素。
一键式呼叫，只要按呼叫键，就可向视频召援操作台求助、咨询。
面板上的呼叫按键只有呼叫功能，没有挂断等其它功能。
具有免提功能。当视频操作台或服务器呼叫终端时，终端响铃3 次后会自动接听。
具有回音消除功能，使声音逼真、清晰、宏亮，达到广播级音质，。
可外接麦克、喇叭、有源音箱。
支持SIP 协议。
具有在线检测功能。可实时检测终端的在线状态，方便调试、检修和维护。
嵌入式安装。
2、技术参数
（1）摄像头： 200 万像素，CMOS
（2）面板：拉丝不锈钢
按钮：直径2cm，红色，不锈钢
防水、防潮、抗噪声、防拆
（3）电口： RJ45，10/100M、全/半双工、MDI/MDIX 自适应，传输距离100m
（4）光口： 双SC 接口，单模1310nm，传输距离5km
（5）工作温度： -10℃ ~ +70℃
（6）工作湿度： 10% ~ 90%
（7）电源： 24V 直流电
（8）设备功耗： 10W
（9）机械结构： 160mm 宽，220mm 高，90mm 深
七、视频召援终端（G 型）
1、功能
内置低照度CMOS 彩色摄像头，200 万像素。
一键式呼叫，只要按呼叫键，就可向视频召援操作台求助、咨询。
面板上的呼叫按键只有呼叫功能，没有挂断等其它功能。
具有免提功能。当视频操作台或服务器呼叫终端时，终端响铃3 次后会自动接听。
具有回音消除功能，使声音逼真、清晰、宏亮，达到广播级音质，。
可外接麦克、喇叭、有源音箱。
支持SIP 协议。
具有在线检测功能。可实时检测终端的在线状态，方便调试、检修和维护。
嵌入式安装。
2、技术参数
（1）摄像头： 200 万像素，CMOS
（2）面板：拉丝不锈钢
按钮：直径2cm，红色，不锈钢
防水、防潮、抗噪声、防拆
（3）电口： RJ45，10/100M、全/半双工、MDI/MDIX 自适应，传输距离100m
（4）工作温度： -10℃ ~ +70℃
（5）工作湿度： 10% ~ 90%
（6）电源： 12V 直流电
（7）设备功耗： 5W
（8）机械结构： 108mm 宽，198mm 高，43mm 深
八、视频召援电源转换设备
1、功能
把220V 交流电转换成24V 直流电，通过2x1.5mm2的电源线，给终端供电。
2、技术参数
（1）输入电源： 220V 50Hz 交流电
（2）输出电源： 24V 直流电，8 路输出
（3）工作温度： -25℃ ~ +55℃
（4）工作湿度： 10% ~ 90%
（5）设备功耗： 350W
（6）机械结构： 19 寸宽，2U 高，270mm 深
九、设备型号
1、视频召援主机： CT2052
2、视频召援服务器： 610L
3、视频召援操作台： CT2062
4、音频召援终端： TM2072
5、视频召援终端： TM2076
6、视频召援终端（G 型）： TM2077
7、视频召援电源转换设备： CT2057
